Lämpökuvaus eroaa muista rakennustutkimusmenetelmistä sen nopeuden, pintoja rikkomattoman luonteen ja kokonaisvaltaisen näkymän ansiosta. Toisin kuin kosteusmittaukset, lämpökuvaus visualisoi rakenteiden lämpötilaeroja paljastaen lämpövuodot, eristepuutteet ja kosteuspoikkeamat yhdellä kuvauskerralla. Menetelmä soveltuu erityisesti rakennusten vaipan tiiveyden tutkimiseen, talotekniikan toiminnan varmistamiseen ja laajempien alueiden tehokkaaseen kartoitukseen, kun taas pistemäiset mittaukset antavat tarkempia arvoja yksittäisistä kohdista.
Mitä lämpökuvaus tarkalleen on ja miten se toimii rakennusalalla?
Lämpökuvaus on tutkimusmenetelmä, joka perustuu infrapunasäteilyn tunnistamiseen ja lämpötilaerojen visualisointiin värikuvina. Lämpökamera havaitsee rakenteista ja pinnoista luonnollisesti säteilevän lämpöenergian, jota ihmissilmä ei näe. Rakennusalalla tämä mahdollistaa lämpövuotokohtien, eristepuutteiden ja rakenteellisten ongelmien havaitsemisen rakennuksen vaippaa rikkomatta.

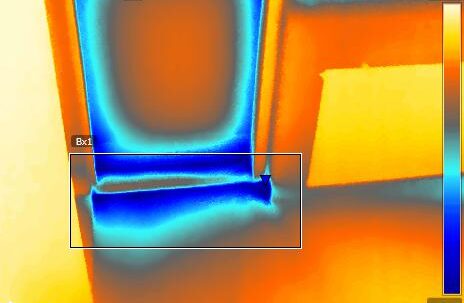

Lämpökuvauksen teknologia perustuu lämpösäteilyn mittaamiseen. Lämpökameran ilmaisin muuntaa kohteen lähettämän lämpösäteilyn digitaaliseksi tiedoksi, joka esitetään värillisenä lämpökuvana. Kuvassa yleensä lämpimät alueet näkyvät punaisina ja keltaisina, kun taas viileämmät alueet sinisen ja violetin sävyissä. Nämä värisävyt paljastavat lämpötilaeroja, jotka voivat johtua esimerkiksi puutteellisesta eristyksestä, ilmavuodoista tai kosteudesta.
Rakennusalalla lämpökuvausta käytetään erityisesti:
- Rakennusvaipan tiiveyden tarkastamiseen
- Eristeiden toimivuuden ja asennusvirheiden havaitsemiseen
- Lämmitysjärjestelmien ja putkistojen toiminnan tutkimiseen
- Kosteusvaurioiden paikantamiseen (kun vesi muuttaa materiaalin lämpöominaisuuksia)
- Uudisrakentamisen laadunvalvontaan
Oikein suoritettuna lämpökuvaus antaa kokonaisvaltaisen kuvan rakennuksen kunnosta nopeasti ja tehokkaasti ilman, että rakenteita täytyy avata tutkimuksia varten.
Millä tavoin lämpökuvaus eroaa perinteisistä kosteusmittausmenetelmistä?
Lämpökuvaus eroaa perinteisistä kosteusmittausmenetelmistä erityisesti siinä, että se on täysin rakenteita rikkomaton ja mahdollistaa laajojen alueiden nopean tutkimisen kerralla. Kosteusmittaukset puolestaan ovat pistemäisiä, usein rakenteisiin kajoavia tutkimuksia, jotka antavat tarkan numeerisen arvon kosteuspitoisuudesta tietyssä kohdassa.
Suurin ero näiden menetelmien välillä on mittaustapa ja tulosten luonne:
- Lämpökuvaus visualisoi lämpötilaeroja, jolloin kosteuspoikkeamat näkyvät epäsuorasti lämpötilamuutoksina
- Porareikämittaus antaa tarkan kosteusarvon tietyltä syvyydeltä materiaalista, mutta vaatii rakenteen rikkomista
- Pintakosteusmittaus on nopea mutta epätarkka menetelmä, joka antaa suhteellisia arvoja materiaalin pinnasta
Lämpökuvauksen vahvuus on sen nopeus ja kyky havaita ongelmia laajoilta alueilta, mutta se ei anna tarkkoja kosteusarvoja. Perinteiset kosteusmittaukset puolestaan antavat tarkkoja lukemia, mutta vain yksittäisistä pisteistä. Tämän vuoksi menetelmät usein täydentävät toisiaan – lämpökuvauksella paikannetaan mahdolliset ongelma-alueet, jotka sitten tutkitaan tarkemmin kosteusmittauksilla.
Lämpökuvaus toimii parhaiten talvella, kun sisä- ja ulkolämpötilojen ero on suuri, kun taas kosteusmittauksia voidaan tehdä luotettavasti ympäri vuoden olosuhteista riippumatta.
Miten lämpökuvaus täydentää muita rakennusfysikaalisia tutkimusmenetelmiä?
Lämpökuvaus toimii erinomaisena täydentävänä menetelmänä osana laajempaa rakennusfysikaalisten tutkimusten kokonaisuutta. Se tarjoaa visuaalisen yleiskuvan rakenteiden toiminnasta, jonka pohjalta voidaan kohdentaa tarkempia tutkimuksia. Lämpökuvaus yhdessä muiden menetelmien kanssa muodostaa kattavan käsityksen rakennuksen kunnosta ja toimivuudesta.
Lämpökuvaus täydentää erityisen hyvin seuraavia tutkimusmenetelmiä:
- Ilmatiiveysmittaukset – lämpökuvauksella paikannetaan vuotokohdat, kun rakennus on alipaineistettu tiiveysmittausta varten
- Kosteusmittaukset – lämpökamera osoittaa potentiaaliset kosteusalueet, joista kannattaa ottaa tarkemmat mittaukset
- Merkkiainekokeet – lämpökuvaus voi ohjata merkkiainekokeiden kohdentamista tiettyihin rakenteisiin
- Rakennusfysikaaliset mallinnukset – lämpökuvat antavat todellista vertailudataa laskennallisiin malleihin
Lämpökuvauksen ja muiden menetelmien yhdistäminen antaa kokonaisvaltaisemman kuvan rakennuksen olosuhdehallinnasta. Esimerkiksi ilmatiiveysmittauksen yhteydessä tehty lämpökuvaus paljastaa konkreettisesti vuotokohdat, joita pelkällä painekoemittauksella vain todettaisiin olevan olemassa. Samoin kosteusmittausten kohdentaminen lämpökuvauksen perusteella säästää aikaa ja resursseja.
Milloin lämpökuvaus on paras vaihtoehto uudisrakentamisen laadunvalvonnassa?
Lämpökuvaus on paras vaihtoehto uudisrakentamisen laadunvalvonnassa erityisesti rakennuksen vaipan tiiveyden ja eristysten asennuksen tarkastamisessa. Se soveltuu erinomaisesti vaiheisiin, joissa rakenteita ei vielä ole pinnoitettu, mutta eristykset ja höyrynsulut ovat paikallaan. Optimaalinen ajankohta on, kun rakennusvaippa on ummessa ja lämmitysjärjestelmä toiminnassa.
Uudisrakentamisessa lämpökuvaus antaa erityistä lisäarvoa:
- Eristeiden asennuksen laadunvalvonnassa – paljastaa puutteet, painumat ja asennusvirheet
- Ilmansulkujen ja höyrynsulkujen tiiveyden varmistamisessa
- Ikkunoiden ja ovien asennuksen laadun tarkastamisessa
- Lattialämmityksen toimivuuden varmistamisessa
- Talotekniikan asennusten (putket, kanavat) tarkastamisessa
Uudisrakentamisessa lämpökuvauksella havaitut puutteet voidaan korjata ennen pintamateriaalien asennusta, mikä on huomattavasti kustannustehokkaampaa kuin valmiiden rakenteiden korjaaminen. Tällä varmistetaan rakennuksen energiatehokkuus ja ehkäistään mahdollisia kosteus- ja homeongelmia tulevaisuudessa.
Lämpökuvaus kannattaa ajoittaa rakentamisen aikana vaiheeseen, jossa lämpötilaerot sisä- ja ulkoilman välillä ovat vähintään 15 astetta optimaalisten tulosten saamiseksi.
Miten lämpökuvauksen tuloksia tulkitaan oikein verrattuna muihin tutkimusmenetelmiin?
Lämpökuvauksen tulosten oikea tulkinta vaatii rakennusfysiikan ymmärrystä ja kokemusta erilaisten lämpökuvien analysoinnista. Toisin kuin numeraaliset mittaustulokset, lämpökuvat vaativat tulkintaa, jossa huomioidaan kuvaushetken olosuhteet, rakenteiden ominaisuudet ja lämpökameran tekniset parametrit.
Tulosten tulkinnassa huomioitavia eroja muihin menetelmiin:
- Lämpökuvat osoittavat poikkeamia, eivät absoluuttisia arvoja kuten kosteusmittaukset
- Tulkinnassa tulee huomioida rakennuksen painesuhteet, kuvaushetkellä vallinneet sääolosuhteet ja lämpötilaerot
- Kylmät alueet eivät automaattisesti tarkoita kosteusvauriota, vaan voivat johtua myös kylmäsilloista tai eristepuutteista
- Lämpökuvien väriskaalan valinta vaikuttaa merkittävästi havaittujen poikkeamien näkyvyyteen
Yleisimmät virhetulkinnat liittyvät normaalien kylmäsiltojen, kuten betonisandwich-elementtien ansaiden tai puurakenteiden runkojen, tulkitsemiseen virheiksi. Myös ilmavirtausten aiheuttamat jäähtymät voidaan virheellisesti tulkita kosteusvaurioiksi.
Ammattimainen lämpökuvaaja huomioi raportoinnissa aina kuvaushetken olosuhteet ja esittää tulokset selkeästi, merkiten todellisen huomion vaativat kohdat erilleen normaaleista rakenteellisista poikkeamista. Luotettavin tulos saadaan, kun lämpökuvauksen havaintoja verrataan ja täydennetään muilla tutkimusmenetelmillä, kuten kosteusmittauksilla tai ilmatiiveysmittauksilla.
